    J47Y,J67Y高壓平衡角式截止閥

    您的位置:閥門 - 截止閥 - J47Y,J67Y高壓平衡角式截止閥 更新時間:2025-03-28 10:03:37

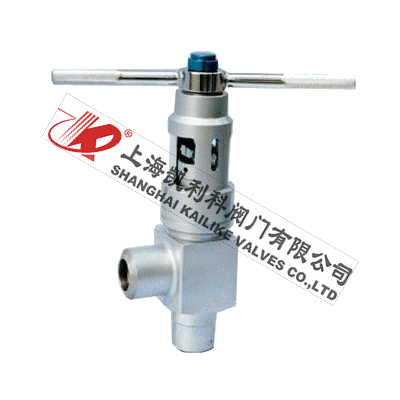

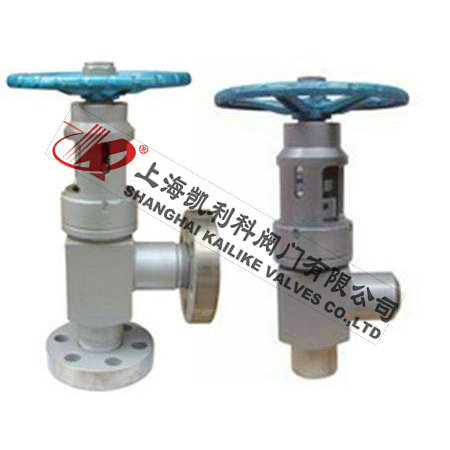

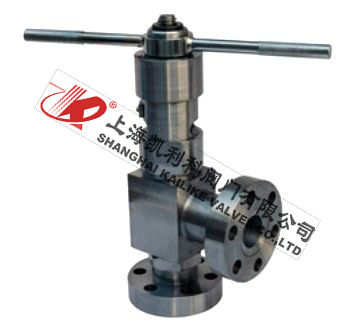

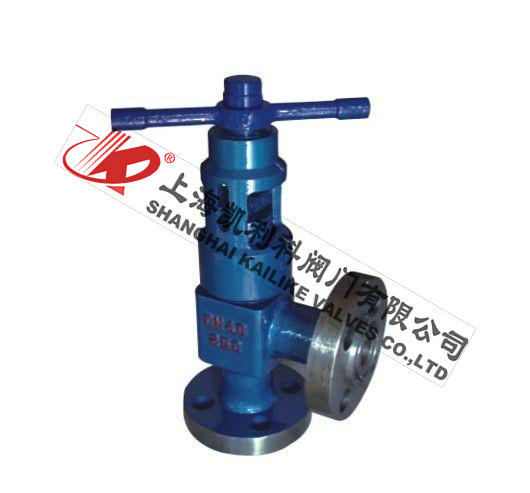

    J47Y,J67Y高壓平衡角式截止閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:J47Y、J67Y高壓平衡角式截止閥參考API及有關標準優化設計而成,結構新穎,閥瓣有數個孔和上腔相通,達到上下壓力自平衡。采用復合填料,...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J47Y,J67Y高壓平衡角式截止閥J47Y,J67Y高壓平衡角式截止閥

    J47Y、J67Y高壓平衡角式截止閥參考API及有關標準優化設計而成,結構新穎,閥瓣有數個孔和上腔相通,達到上下壓力自平衡。采用復合填料,密封可靠,磨擦力小。密封采用活閥座結構。堆焊硬質合金。閥門可安裝在水平或垂直的管道上。

    產品名稱: 高壓平衡角式截止閥 產品型號: J47Y、J67Y
    公稱通徑: DN25~DN150 結構形式: 平衡式
    公稱壓力: 16.0MPa~32.0MPa~45.0MPa 連接方式: 法蘭、焊接、卡箍
    適用溫度: -29ºC~+550ºC 驅動方式: 手輪
    閥體材質: WCB、鑄鋼、碳鋼 標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、氣體、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    J47Y、J67Y高壓平衡角式截止閥參考API及有關標準優化設計而成,結構新穎,閥瓣有數個孔和上腔相通,達到上下壓力自平衡。采用復合填料,密封可靠,磨擦力小。密封采用活閥座結構。堆焊硬質合金。閥門可安裝在水平或垂直的管道上。

    產品特點

    參考API及有關標準化設計而成,結構新穎。
    閥瓣有數個孔和上腔相通,達到上下壓力自平衡。
    采用復合填料,密封可靠。
    密封采用活閥座結構,堆焊硬質合金。
    閥門可安裝在水平和垂直的管道上。

    設計標準

    法蘭標準:GB12235-1994、GB/T9113-2000。
    結構長度:GB/T15188.1-1994、GB/T12221-1989
    閥門試驗:GB/T13927-1992。

    性能參數

    技術參數 壓力等級(MPa)
    16.0 20.0 25.0 32.0 35.0 40.0
    公稱壓力(MPa) 16.0 20.0 25.0 32.0 35.0 40.0
    試驗壓力(MPa) 強度 24.0 30.0 37.5 48 52.5 60
    密封 17.6 22 27.5 35.2 38.5 44
    適用介質 水、油品、天然氣等
    工作溫度 -29~120℃

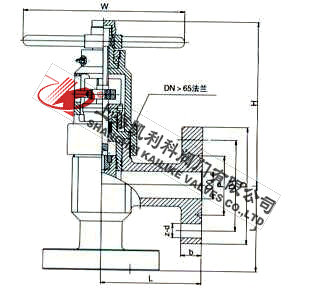

    L/J47Y平衡角式截止閥外形結構圖

    L/J47Y平衡角式截止閥外形尺寸

    公稱壓力(MPa) 公稱通徑(mm) 尺寸(mm)
    DO P D1 D L b Z-d H W
    16.0
    20.0
    25 22 50.80 101.5 150 210 35 4-26 243 220
    32 28 60.32 111 160 260 35 4-26 299 300
    40 35 68.28 124 180 305 38 4-30 332 300
    50 47 95.25 165 215 300 42 8-26 367 320
    65 57 107.95 190.5 245 330 48 8-30 383 320
    25.0
    35.0
    25 22 50.80 101.5 150 210 35 4-26 243 220
    32 28 60.32 111 160 260 35 4-26 299 300
    40 35 69.28 124 180 305 38 4-30 332 300
    50 47 95.25 165 215 300 44 8-26 367 320
    65 57 107.95 190.5 245 330 50 8-30 383 320

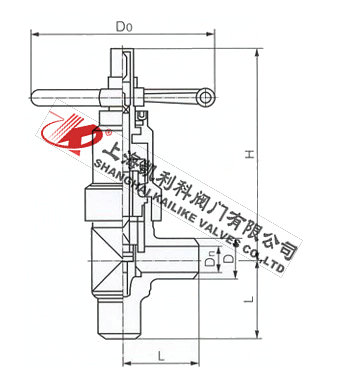

    L/J67Y平衡角式截止閥外形結構圖

    L/J67Y平衡角式截止閥連接尺寸

    公稱壓PN(MPa) 公稱通徑DN(mm) 外形尺寸(mm)
    L H Dn D D0
    16
    20
    25 108 310 23 42 200
    32 1 14 325 29 54 240
    40 121 340 36 60 280
    50 140 380 45 73 300
    65 165 3 95 58 89 360
    80 184 475 72 108 400
    100 229 495 90 133 450
    125 266 545 113 159 500
    150 305 57 5 135 192 550
    25
    35
    45
    25 108 310 23 42 200
    32 114 325 29 54 240
    40 121 340 36 60 280
    50 140 380 45 73 300
    65 165 395 58 89 360
    80 184 475 72 108 400
    100 229 495 90 133 450
    125 266 545 113 159 500
    150 305 575 135 192 550


    聲明:【J47Y,J67Y高壓平衡角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的J47Y,J67Y高壓平衡角式截止閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
