    Q641F氣動球閥

    您的位置:閥門 - 球閥 - Q641F氣動球閥 更新時間:2025-03-28 10:03:19

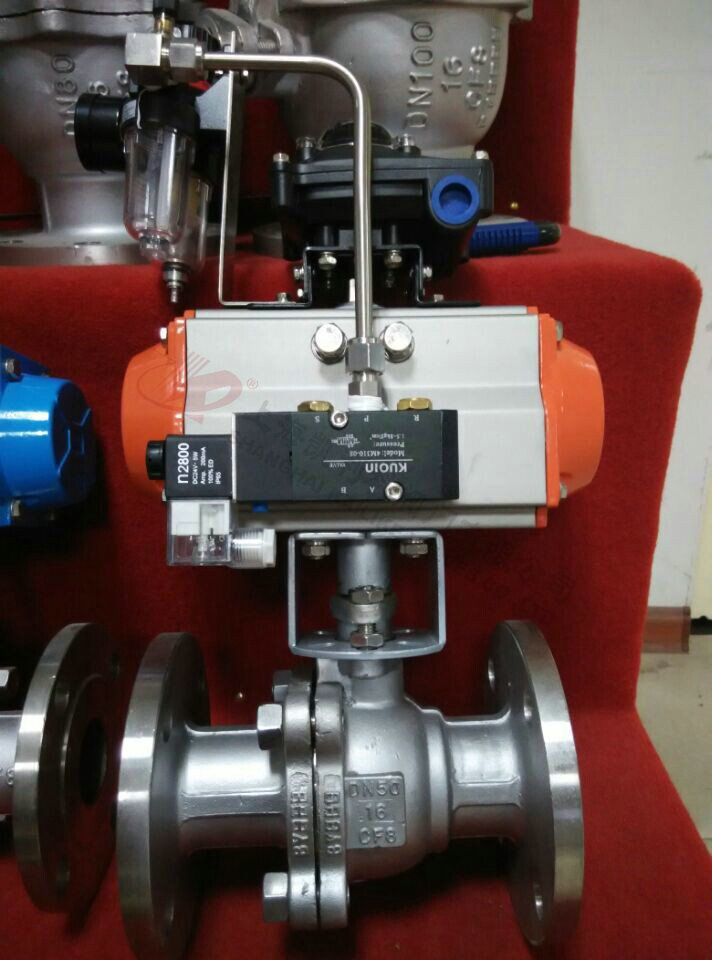

    Q641F氣動球閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:Q641F/H氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥(≤200°)及氣動硬密封球閥(≤550°)兩大類。氣動球閥具...

    氣動球閥相關產品

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Q641F氣動球閥Q641F氣動球閥

    Q641F/H氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥(≤200°)及氣動硬密封球閥(≤550°)兩大類。氣動球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動球閥廣泛應用于石油、

    產品名稱: 氣動球閥 產品型號: Q641F/H
    公稱通徑: DN15~DN400 結構形式: 球形
    公稱壓力: 1.6Mpa~32.0Mpa 連接方式: 法蘭、對夾、螺紋、焊接
    適用溫度: ≤550ºC 驅動方式: 氣動(可佩帶手操)
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、氣體、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Q641F/H氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥(≤200°)及氣動硬密封球閥(≤550°)兩大類。氣動球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。

    產品特點

    (1)流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
    (2)止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
    (3)閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
    (4)閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
    (5)由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。
    (6)下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

    技術參數

    公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
    公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
    允許壓差(MPa) ≤公稱壓力
    閥體形式 兩段式鑄造球閥
    連接形式 法蘭式、焊接式、螺紋式
    閥芯形式 "O"型球形閥芯
    密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    流量特性 近似快開型
    動作范圍 0~90°
    泄露量Q 按GB/T4213-92,小于額定KV0.01%
    可調范圍 250:1 350:1
    配置執行機構 可配GT、SR、ST、AT、AW等系列氣動執行機構
    控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)
    執行器參數
    執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.7MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
    可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    零件材料

    零件名稱 材料
    閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球體 2Cr13+氮化處理 304 316 316L
    閥桿 2Cr13 304 316 316L
    閥座密封圈 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
    填料 V型PTFE四氟填料、柔性石墨

    性能規范

    公稱通徑DN(mm) DN15-300
    公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
    試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
    密封試驗 1.1 1.76 2.75 4.4 7.04
    低壓氣密試驗 0.5~0.7
    適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

    氣動執行器主要部件材料

    零件名稱 缸體 端蓋 活塞 O型圈 指示軸 螺栓
    QW系列
    AT系列
    鋁合金型材
    (硬質陽極氧化)
    壓鑄鋁合金
    (環氧樹脂噴涂)
    壓鑄鋁
    (鍍鎳磷合金)
    NBR ABC SUS304
    AW系列 鑄鋼
    (硬質陽極氧化)
      壓鑄鋁
    (鍍鎳磷合金)
    NBR ABC SUS304

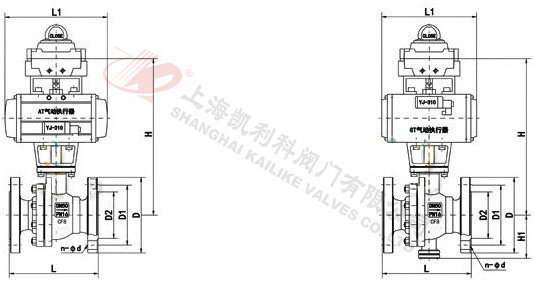

    結構圖



    主要外形尺寸 (單位;mm)

    DN L H D D1 L0 Z-φd 執行器型號
    15 130 200 95 65 165 4-φ14 QW01/AT50D
    20 140 204 105 75 165 4-φ14 QW01/AT50D
    25 150 215 115 85 165 4-φ14 QW01/AT63D
    32 165 240 135 100 225 4-φ18 QW02/AT63D
    40 180 265 145 110 225 4-φ18 QW02/AT75D
    50 200 275 160 125 225 4-φ18 QW02/AT75D
    65 220 379 180 145 245 4-φ14/4-φ18 QW03/AT88D
    80 250 390 195 160 330 8-φ18 QW04/AT100D
    100 280/320 416 215/230 180/190 330 8-φ18/8-φ23 QW04/AT115D
    125 320/381 542 245/270 210/220 380 8-φ18/8-φ25 QW05/AT145D
    150 360/400 572 280/300 240/250 380 8-φ23/8-φ25 QW06/AT160D
    200 400/500 736 335/360 295/310 440 12-φ25/12-φ25 AW17
    250 530/568 926 405/425 355/370 580 12-φ25/12-φ30 AW20
    300 600/648 1059 460/485 410/430 715 12-φ25/16-φ30 AW28
    350 550/762 1127 520/550 470/490 875 16-φ25/16-φ34 AW28
    400 600/838 1398 580/610 525/550 995 16-φ30/16-φ34 AW35


    聲明:【Q641F氣動球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Q641F氣動球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
