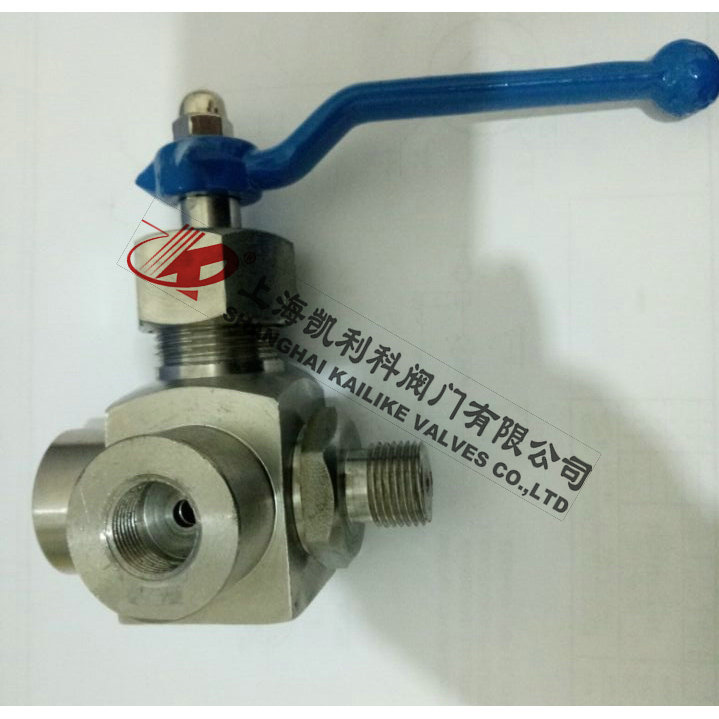

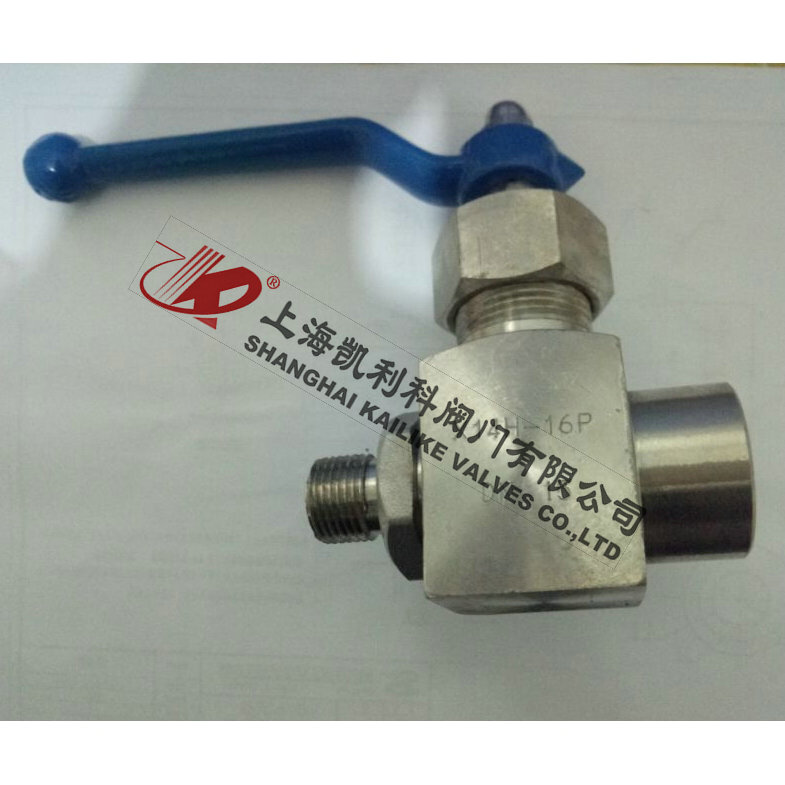

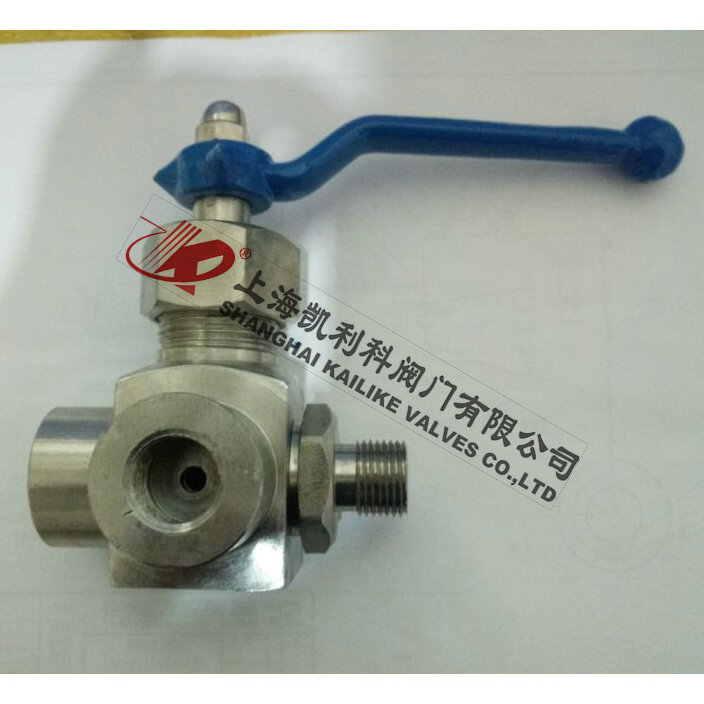

X14H不銹鋼壓力表旋塞閥能夠對閥位進行快速準確的判斷，對壓力表的測量準確度進行在線判斷，對壓力表進行在線校驗，壓力表在線拆除時閥門自動關閉，對壓力表的取壓信號進行緩沖及降溫。廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
| 產品名稱： | 不銹鋼壓力表旋塞閥 | 產品型號： | X14H |
| 公稱通徑： | DN15 | 結構形式： | 圓柱形或圓錐形 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 連接方式： | 螺紋 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
| 殼體（水） | 密封（水） | ||||
|
X14H-4.0C X13H-4.0C |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤300 | 水、蒸汽、油品等 |
|
X14H-4.0T X13H-4.0T |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
|
X14H-4.0P X13H-4.0P |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸類 | |
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|
X14H-4.0C X13H-4.0C |
鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
|
X14H-4.0T X13H-4.0T |
鑄銅 | 鑄銅 | 鑄銅 | |
|
X14H-4.0P X13H-4.0P |
不銹鋼 | 不銹鋼 | 不銹鋼 |

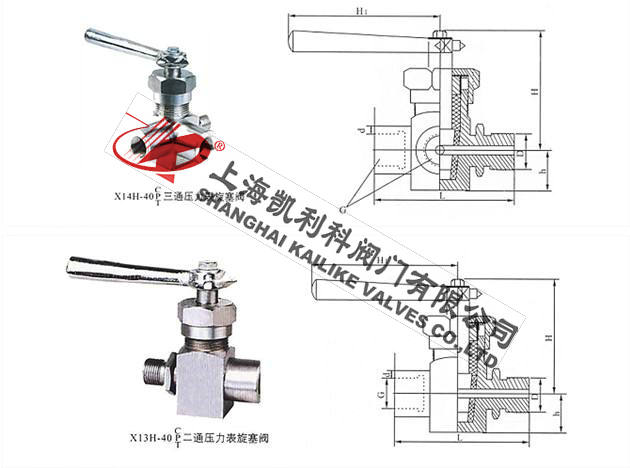

| 型號 | 尺寸（mm） | ||||||
| D | L | G | d | h | H | H1 | |
|
X14H-4.0C X13H-4.0C |
G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
|
X14H-4.0T X13H-4.0T |
|||||||
|
X14H-4.0P X13H-4.0P |
|||||||
聲明：【X14H不銹鋼壓力表旋塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的X14H不銹鋼壓力表旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
