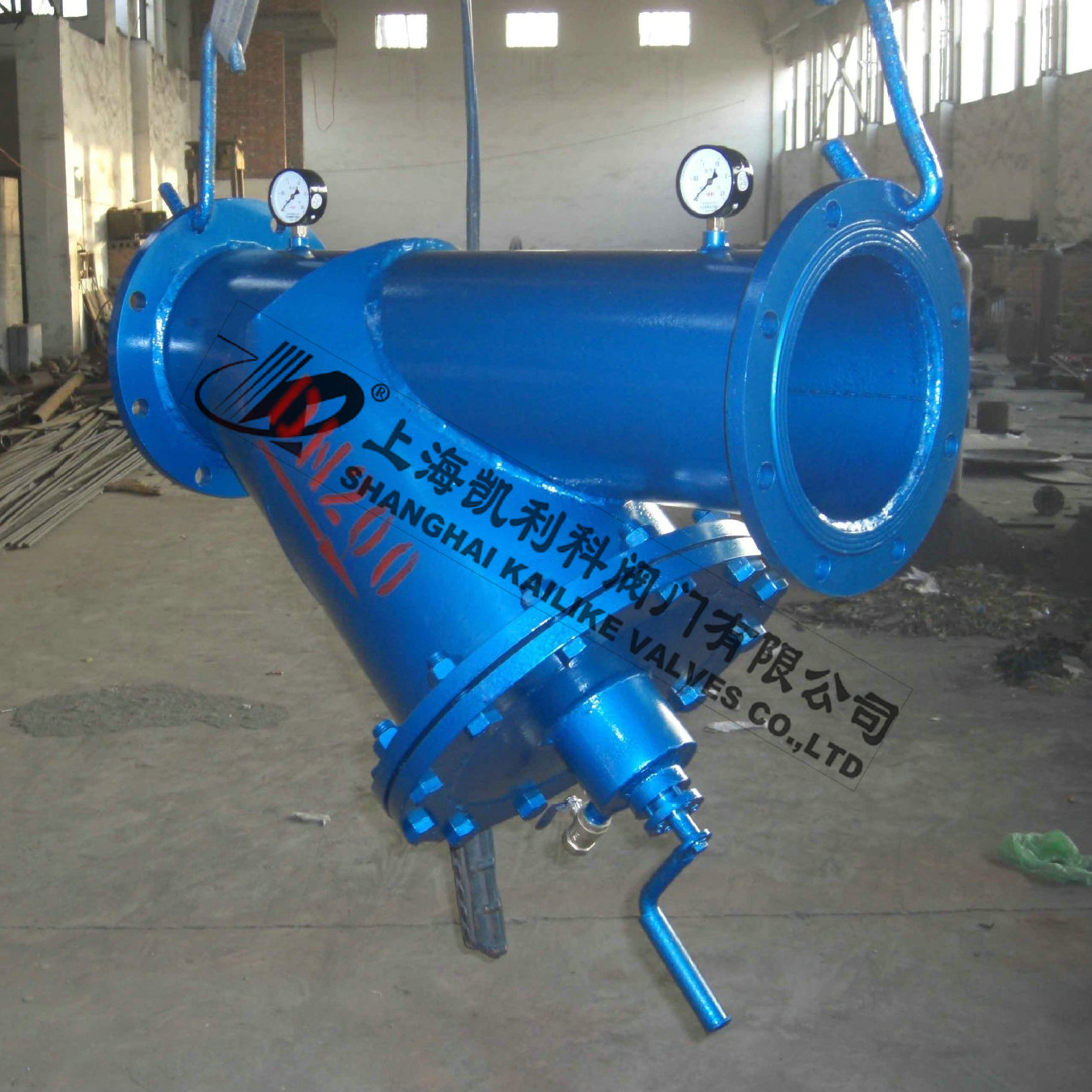

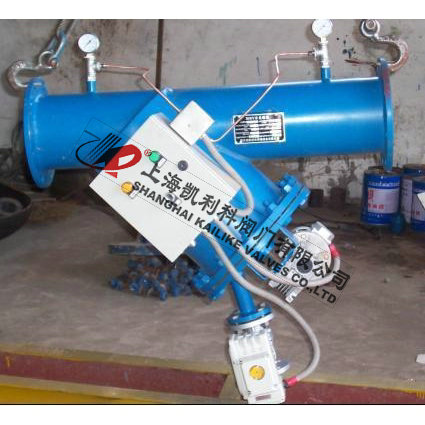

SYSG-Y型刷式過濾器

產品名稱：	Y型刷式過濾器	產品型號：	SYSG
公稱通徑：	DN50～DN500	結構形式：	手搖刷式
工作壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	污水、油品、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

SYSG-Y型刷式過濾器結構為骨質豬鬢毛刷及不銹鋼部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼網內部，過濾器蓋外裝一簡單的手柄用于從濾網上刷除微顆粒在通過排污口排出，刷洗過程中水流不中斷。不必停機和拆卸過濾器清洗過濾網，外殼為優質碳鋼筒體。

結構特點

1、Y型刷式過濾器結構合理，能有效過濾并迅速排出污物。
2、操作簡單：只需人工轉動手柄開啟排污閥即可，排污時間僅數秒，工作量小，勞動強度低。
3、質量可靠：轉動軸采用機械密封，手柄轉動靈活，并且克服傳統填料式密封易滲漏的缺點。

技術特性

孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

外形結構圖



主要外形尺寸

進出口尺寸		L1	L2	L	D	d	H	最大流量	重量
mm	mm	mm	mm	mm	mm	mm	mm	t/h	Kg
50	2	500	710	330	159	60	550	19	50
80	3	550	710	330	159	89	550	50	52
100	4	670	810	430	219	108	670	80	76
125	5	690	820	430	219	133	680	125	80
150	6	800	950	480	273	159	720	180	114
200	8	900	1050	566	325	219	850	320	154
250	10	1200	1350	744	426	273	1050	490	260
300	12	1300	1450	900	530	325	1250	760	470

安裝說明

1、Y型刷式過濾器安裝簡單，只需要按照設備桶體上箭頭指示方向連接在管路上。
2、設計時應盡量考慮排污口在下部，便于雜物的順利排放。
3、排污管就近接人排水溝，且應保持排污順暢。
4、為了便于觀察過濾狀況，應在進出口安裝壓力表。
5、排污時，應適當開啟排污閥，再轉動手柄，清理污物。
6、排污時，應根據排污情況，轉動手柄，對過濾網進行清理。

聲明：【SYSG-Y型刷式過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SYSG-Y型刷式過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
