    Q644F,Q645F氣動三通球閥

    您的位置:閥門 - 球閥 - Q644F,Q645F氣動三通球閥 更新時間:2024-12-13 03:12:02

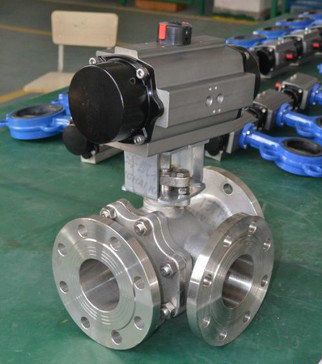

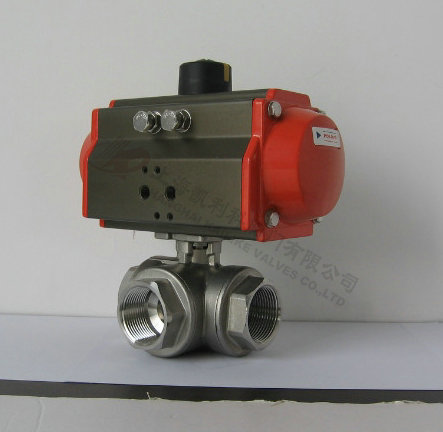

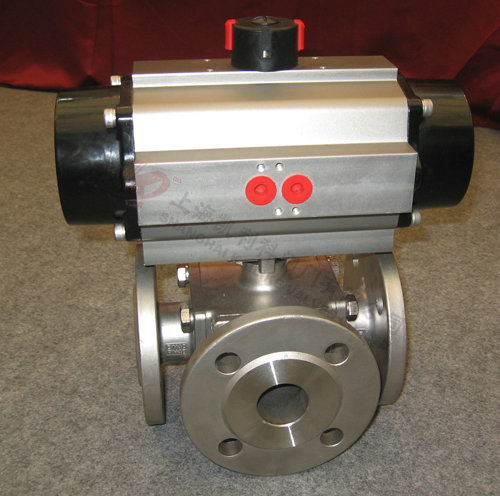

    Q644F,Q645F氣動三通球閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:Q644F/Q645F氣動三通球閥是一種三通道的回轉型球閥 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Q644F,Q645F氣動三通球閥Q644F,Q645F氣動三通球閥

    Q644F/Q645F氣動三通球閥是一種三通道的回轉型球閥 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。

    產品名稱: 氣動三通球閥 產品型號: Q644F/Q645F
    公稱通徑: DN15~DN300 結構形式: 球形
    公稱壓力: 1.6Mpa~6.4Mpa 連接方式: 法蘭、內螺紋
    適用溫度: ≤450ºC 驅動方式: 氣動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、氣體、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Q644F/Q645F氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。氣動三通調節球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。氣動三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域。

    產品特點

    (1)流體阻力小,其阻力系數與同長度的管段相等。
    (2)結構簡單、體積小、重量輕。
    (3)緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
    (4)操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
    (5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
    (6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起氣動三通球閥密封面的侵蝕。
    (7)適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

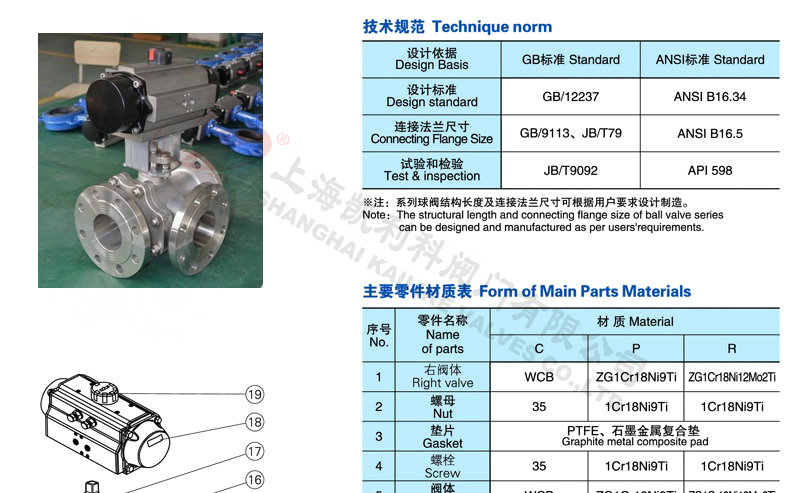

    設計標準

    設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
    法蘭尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
    結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
    檢驗與試驗 JB/T 9092、API 598、GB/T13927

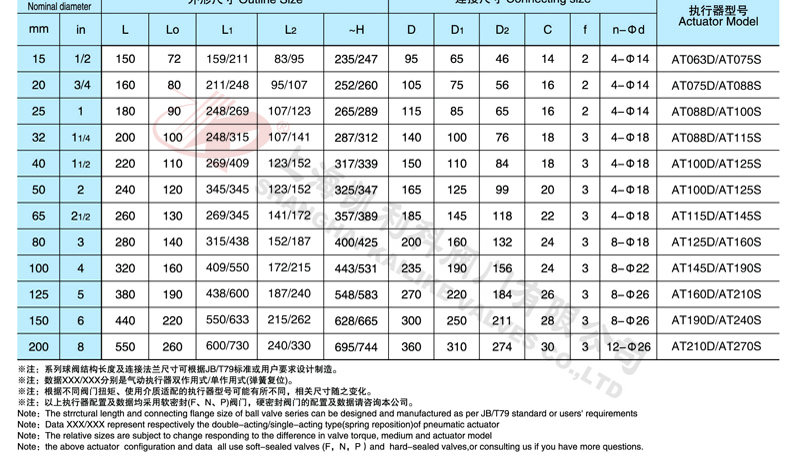

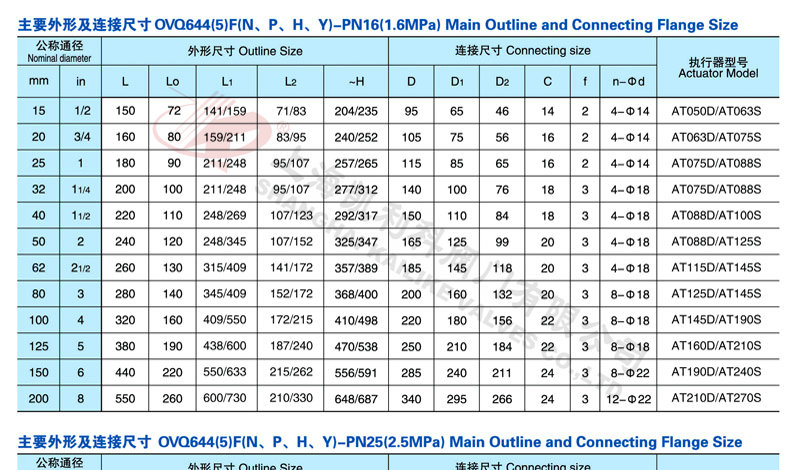

    技術參數

    公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    允許壓差(MPa) ≤公稱壓力
    動作范圍 0~90°
    閥體形式 二段分體式鑄造閥體
    閥蓋形式 整體式
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
    連接方式 法蘭式、螺紋式(適用于1/2"~2")
    閥芯形式 三通球型閥芯
    流量特性 近似快開特性
    泄露量Q 軟密封:零泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%
    基本誤差 ±1%
    回差 ±1%
    死區 ≤1%
    配置執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
    控制方式 開關兩位控制、4-20mA模擬量控制

    執行器參數

    執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.7MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
    可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    采用新型系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
    1、齒輪式雙活塞,輸出力矩大,體積小。
    2、氣缸選用鋁金材料,重量輕、外形美觀。
    3、可在頂部、底部安裝手動操作機構。
    4、齒條式連接可調節開啟角度、額定流量。
    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    6、IS05211標準連接為產品的安裝更換提供了方便。
    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

    零件材料

    零件名稱 材料名稱
    閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球體 2Cr13+氮化處理 304 316 316L
    閥桿 2Cr13 304 316 316L
    密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
    適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

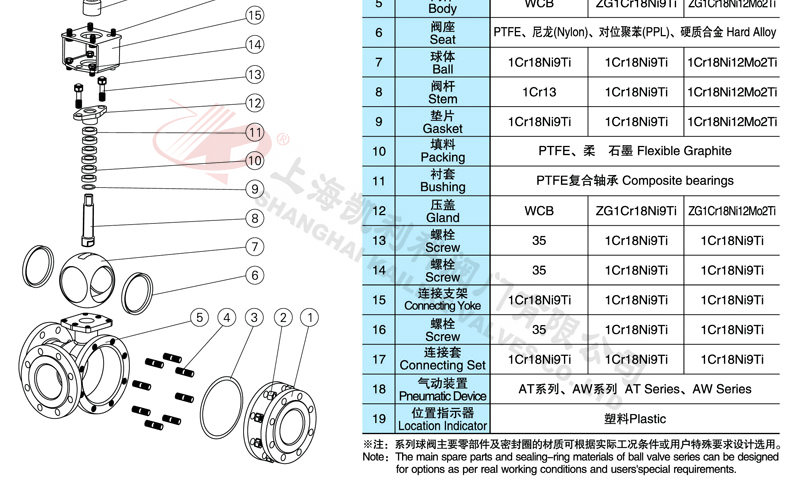

    結構分析圖


    控制方式

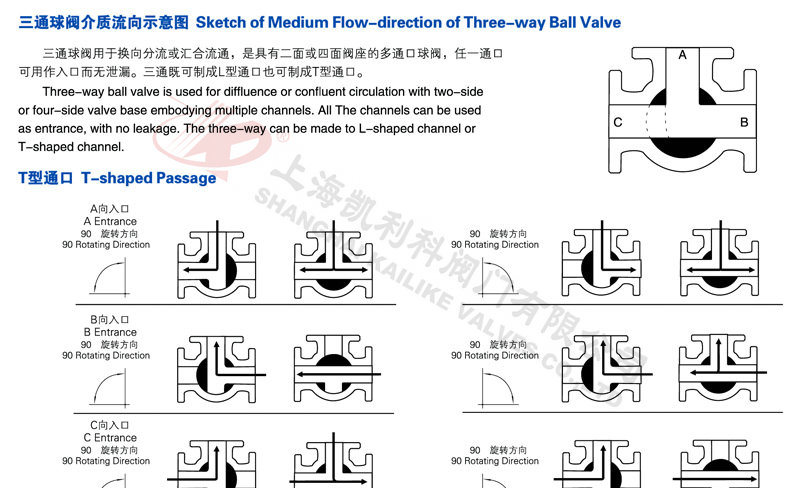

    氣動三通球閥分L型和T型,介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:T型氣動三通球閥適用于介質的分流、合流或流向 切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,氣動三通球閥一般采用三個閥座結構,亦可根據用戶要求采用四閥座結構。



    聲明:【Q644F,Q645F氣動三通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Q644F,Q645F氣動三通球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
