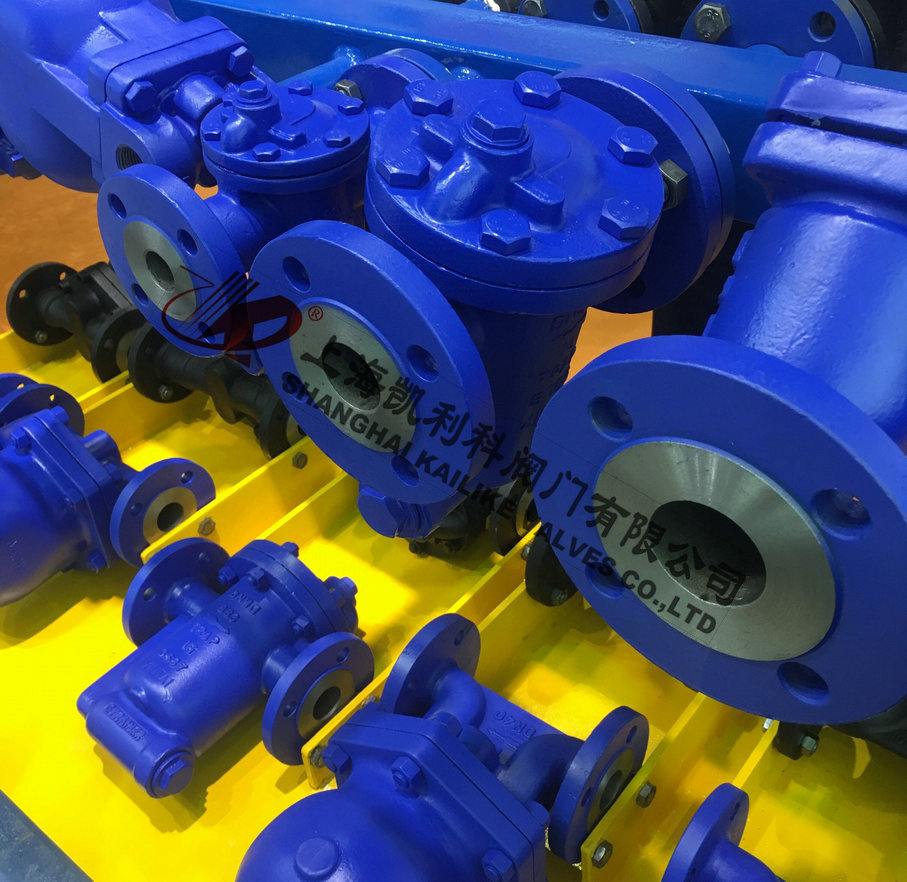

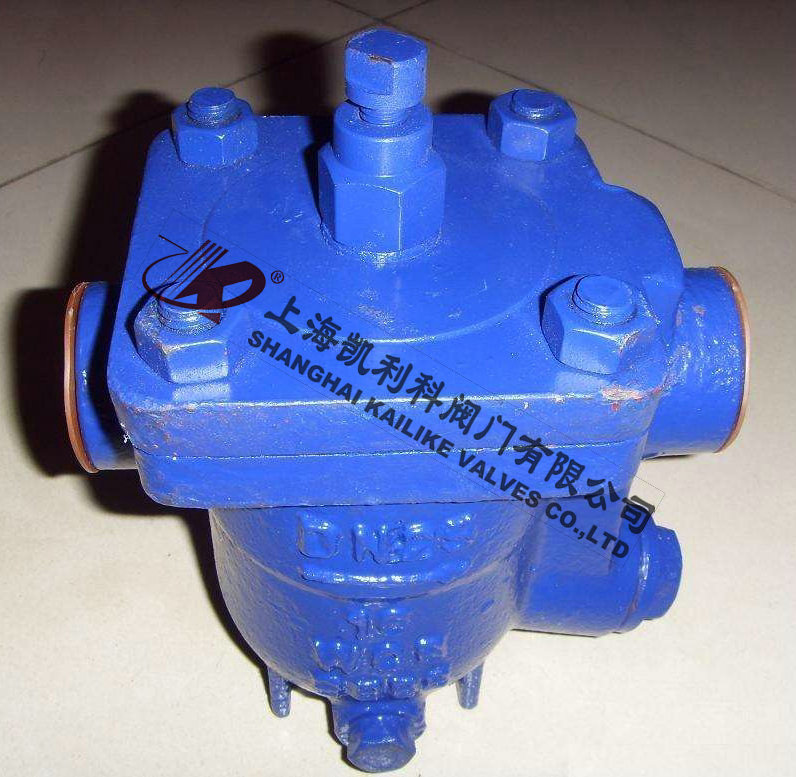

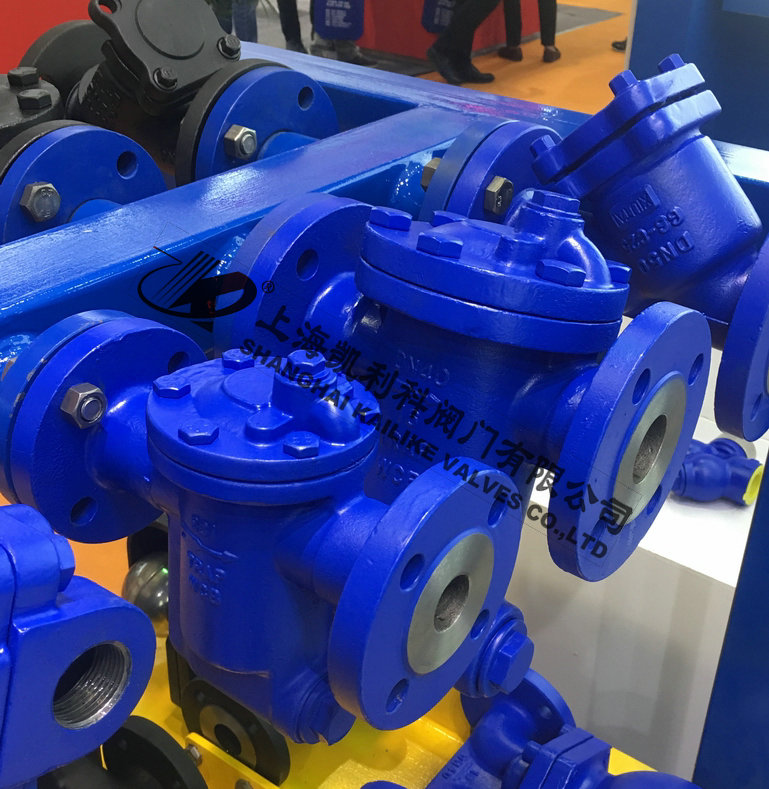

CS11H自由浮球式疏水閥
CS11H自由浮球式疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。
|
產品名稱： |
自由浮球式疏水閥 |
產品型號： |
CS11H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CS11H自由浮球式疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。能連續排水、性穩定、排水量大、漏水量小。
工作原理
該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
產品特點
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。

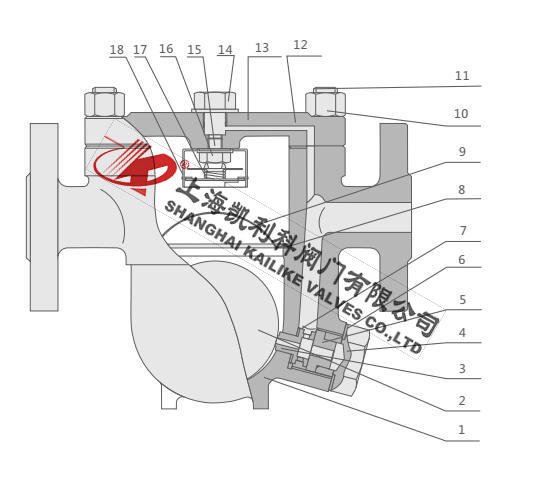

結構分解圖
主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
浮球 |
304 |
|
3 |
封圈 |
2Cr13 |
|
4 |
尾螺 |
2Cr13 |
|
5 |
并冒 |
2Cr13 |
|
6 |
平墊圈 |
H62 |
|
7 |
平墊圈 |
H62 |
|
8 |
擋圈 |
65Mn |
|
9 |
濾網 |
304 |
|
10 |
螺母 |
45 |
|
11 |
螺柱 |
35CrMoA |
|
12 |
石墨封圈 |
304+石墨 |
|
13 |
閥蓋 |
A105 |
|
14 |
螺堵頭 |
2Cr13 |
|
15 |
閥座 |
Q235 |
|
16 |
磨合膨脹片 |
304 |
|
17 |
彈簧 |
304 |
|
18 |
保護套 |
304 |
外形結構圖

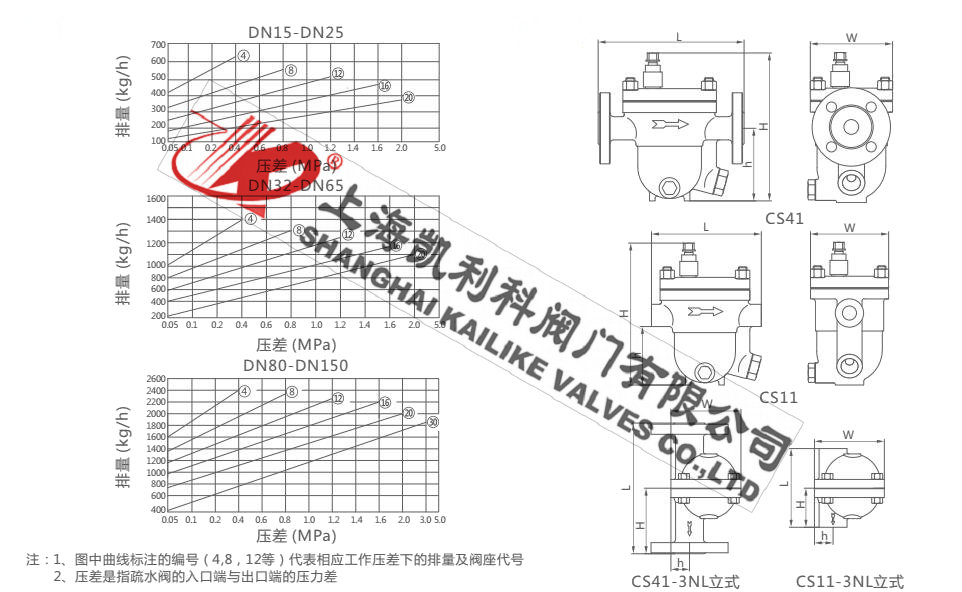

主要外形尺寸
尺寸
Dimensions |
型號Type |
CS11H-16C |
|
口徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
h |
103 |
103 |
103 |
108 |
108 |
108 |
