    G49J三通襯膠隔膜閥

    您的位置:閥門 - 隔膜閥 - G49J三通襯膠隔膜閥 更新時間:2025-03-28 10:03:51
    G49J三通襯膠隔膜閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:G49J三通襯膠隔膜閥是一種特殊形式的截斷閥,啟閉件采用EPDM橡膠材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,下部閥體內腔與...

    • 產品描述
    • 在線詢價
    • 技術咨詢

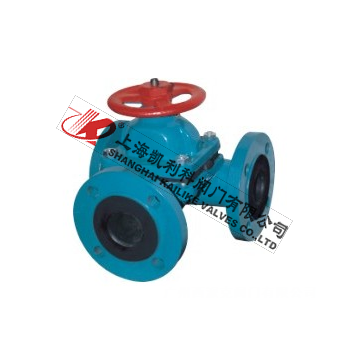

    G49J三通襯膠隔膜閥G49J三通襯膠隔膜閥

    G49J三通襯膠隔膜閥是一種特殊形式的截斷閥,啟閉件采用EPDM橡膠材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏,閥體流道采用全襯膠設計,避免閥體受工況介質腐蝕,增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體,內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫

    產品名稱: 三通襯膠隔膜閥 產品型號: G49J
    公稱通徑: DN25~DN80 結構形式: 三通
    公稱壓力: 0.6MPa~1.0MPa~1.6MPa 連接方式: 法蘭
    適用溫度: -29ºC~+180ºC 驅動方式: 手動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    G49J三通襯膠隔膜閥是一種特殊形式的截斷閥,啟閉件采用EPDM橡膠材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏,閥體流道采用全襯膠設計,避免閥體受工況介質腐蝕,增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體,內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。

    結構特點

    1、彈性密封的開閉件,確保沒有內漏;
    2、流線型的流道,使得壓力損失小;
    3、沒有填料函,因此沒有外漏;
    4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
    5、隔膜可更換,維護費用低;
    6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。

    型號編制

    手動 G41J(堰式) 三通 G49J(三通)
    G41F5(堰式) G49JF5(三通)
    G45J(直流式) G649JF5(氣動)
    G45F5(直流式) G649JF5(氣動)
    電動 G9B49J(防爆式) 電動 G949J(普通型)
    G9B49F5(防爆式) G949F5(普通型)

    標準規范

    遵循規范 STANDARD
    設計與制造 GB12239
    結構長度 GB1221/JB1688
    法蘭尺寸 JB78/JB79(GB HG SH)
    壓力試驗 GB/T13927
    標簽 GB12220
    供貨 GB/T12252

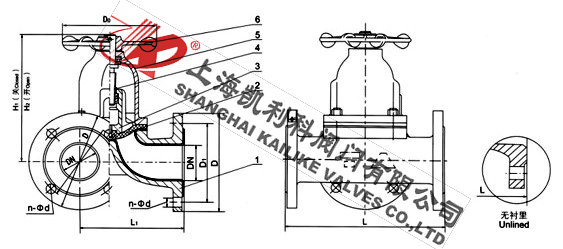

    外形結構圖



    主要外形尺寸

    DN
    mm
    公稱壓力
    MPa
    工作壓力
    MPa
    L
    (mm)
    D
    (mm)
    D1
    (mm)
    n-φd
    (mm)
    F
    (mm)
    H1
    (mm)
    H2
    (mm)
    D0
    (mm)
    質量
    25 1.0 1.0 160 96 115 85 4-14 108 120 66 5.5
    32 180 118 135 100 4-18 138 157 96 8.5
    40 200 135 145 110 4-18 147 167 96 12.5
    50 230 150 160 125 4-18 167 192 96 17
    65 290 182 180 145 4-18 194 229 165 24.5
    80 310 210 195 160 4-18 212 252 230 33.5


    聲明:【G49J三通襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的G49J三通襯膠隔膜閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
