    Y42X活塞式水用減壓閥

    您的位置:閥門 - 減壓閥 - Y42X活塞式水用減壓閥 更新時間:2025-03-28 10:03:54

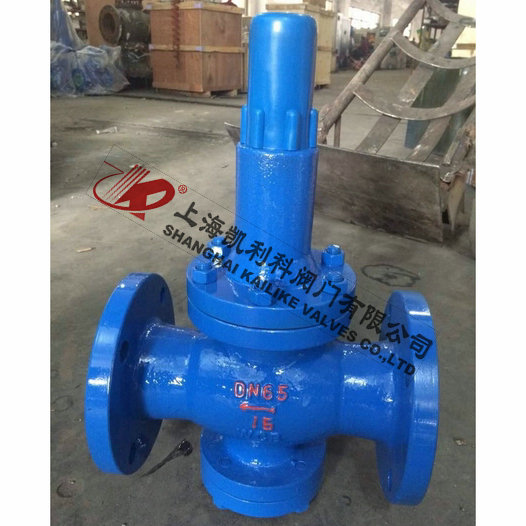

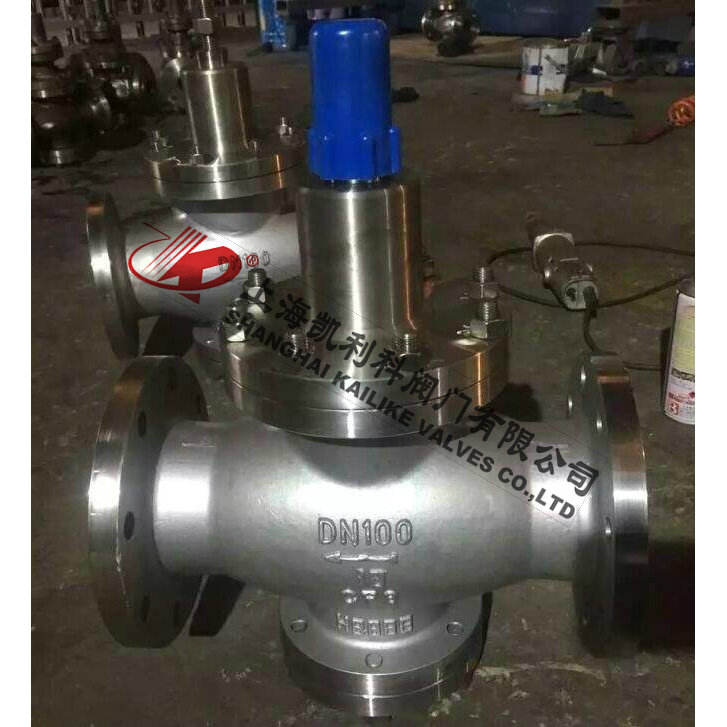

    Y42X活塞式水用減壓閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:Y42X活塞式水用減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Y42X活塞式水用減壓閥Y42X活塞式水用減壓閥

    Y42X活塞式水用減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。 本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。

    產品名稱: 活塞式水用減壓閥 產品型號: Y42X
    公稱通徑: DN15~DN500 結構形式: 活塞式
    工作壓力: 1.0MPa~16.0MPa 連接方式: 法蘭、內螺紋
    適用溫度: -20ºC~+90ºC 功能作用: 減壓后穩壓
    閥體材質: 不銹鋼、鑄鐵、鑄鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、氣等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Y42X活塞式水用減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。 本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。

    性能規范

    公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    殼化試驗壓力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
    密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口壓力范圍(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    壓力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
    滲漏量 GB12245-1989
    標準 其他非標定制

    減壓閥流量系數(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

    主要零件材料

    零件名稱 零件材料
    閥體閥蓋底蓋 WCB
    閥座 2Cr13
    閥瓣 2Cr13
    閥桿 2Cr13
    缸套 2Cr13/25(鍍硬鉻)
    活塞 2Cr13
    O型圈 丁腈橡膠
    密封圈 丁腈橡膠
    膜片 夾織物丁腈橡膠
    調節彈簧 60Si2Mn

    外形結構圖



    主要外形尺寸

    公稱通徑DN 外形尺寸
    L H Hl
    15 160 225 90
    20 160 265 98
    25 180 265 110
    32 200 265 110
    40 220 320 125
    50 250 320 125
    65 280 325 130
    80 310 385 160
    100 350 385 170
    125 400 430 200
    150 450 430 210
    200 500 560 240
    250 650 690 290
    300 800 800 335
    350 850 880 375
    400 900 980 405
    450 900 1100 455
    500 950 1130 465

    安裝說明

    ①為了操作和維護方便,該減壓閥一般直立安裝在水平管道上,橫向安裝須特別說明。
    ②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
    ③為了防止減壓閥后壓力超壓,應在離閥出口不少于4M處安裝一個安全閥。


    聲明:【Y42X活塞式水用減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Y42X活塞式水用減壓閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
