    U11SM內螺紋柱塞閥

    您的位置:閥門 - 柱塞閥 - U11SM內螺紋柱塞閥 更新時間:2025-03-28 10:03:29

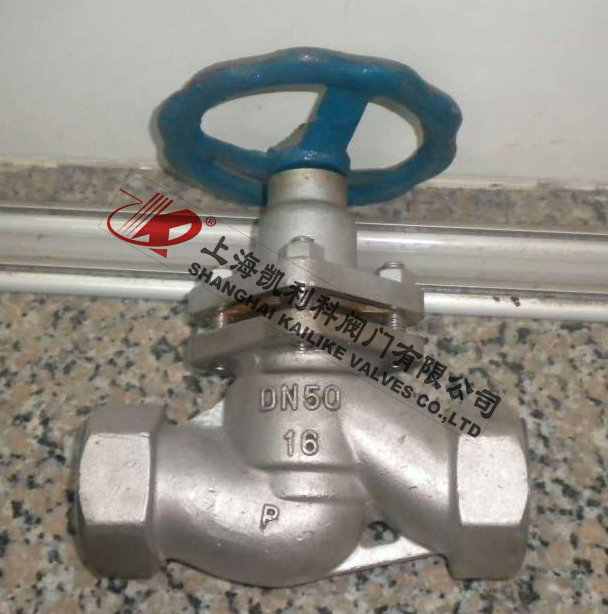

    U11SM內螺紋柱塞閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    U11SM內螺紋柱塞閥U11SM內螺紋柱塞閥

    U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。

    產品名稱: 內螺紋柱塞閥 產品型號: U11SM
    公稱通徑: DN15~DN50 結構形式: 柱塞式
    工作壓力: 1.6MPa~4.0MPa 連接方式: 內螺紋
    適用溫度: -29ºC~+425ºC 驅動方式: 手動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。內螺紋柱塞閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了內螺紋柱塞閥的使用壽命。

    性能規范

    閥體材料 適用溫度 適用介質 壓力范圍
    鑄鋼 ≤425℃ 水、蒸汽、油品 PN1.6-6.4MPa
    鑄鐵 ≤180℃ 水、蒸汽、油品 PN1.6
    不銹鋼 ≤550℃ 硝酸、醋酸 通徑范圍
    含鉬不銹鋼 ≤550℃ 氮、氫、尿素等 DNl5-50mm

    試驗壓力

    實驗項目 實驗介質 實驗壓力
    壓強實驗 1.5PN
    高壓密封實驗 1.1 PN
    低壓氣密封實驗 0 5-0.7MPa

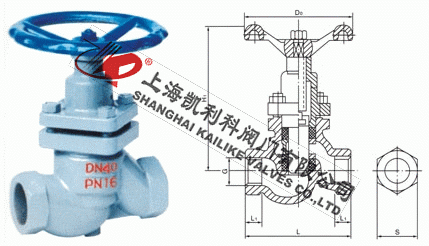

    外形結構圖



    主要外形尺寸

    公稱通徑
    DN(mm)
    U11SM、UJl1H-1.6 25.40 C.P.R 主要結構尺寸及外形尺寸
    閥體長度
    L
    接頭長度
    L1
    接頭長度
    S
    手輪直徑
    Do
    管螺紋 G
    (寸)
    關閉高度
    H≈
    開啟高度
    H1≈
    重量
    (kg)
    15 90 14 32 80 1/2 133 157 2.1
    20 100 16 36 100 3/4 141 169 2.8
    25 120 18 46 120 1 165 199 3.8
    32 140 20 55 140 11/4 179 225 5.8
    40 170 22 65 160 11/2 198 246 8.3
    50 200 24 80 200 2 226 282 13.2


    聲明:【U11SM內螺紋柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的U11SM內螺紋柱塞閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
