FA49H防爆波安全閥
FA49H防爆波安全閥是安裝在人防工程給水，采暖管道上的一種防護設備，平時閥門是開啟狀態。依靠擋消結合的辦法?？勺柚箾_擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全。
|
產品名稱： |
防爆波安全閥 |
產品型號： |
FA49H |
|
公稱通徑： |
DN50～DN200 |
結構形式： |
彈簧式 |
|
工作壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-0ºC～+80ºC |
功能作用： |
保護和安全的作用 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
FA49H防爆波安全閥是依據建設部《人防工程戰術技術要求》及《防空地下室設計規程》的技術要求進行研制的。 該產品是一種既能消除水錘沖擊波及阻擋水錘沖擊波的安全閥。又是人防工程管道防護專用設備，該產品研制成功填補了國內空白。 該閥性能好、安裝簡便，可適用于六級和五級抗力的人防工程管道防護。該閥已列建設部人防地下室建設標準圖籍中，在全國進行應用。
產品用途
FA49H防爆波安全閥是安裝在人防工程給水，采暖管道上的一種防護設備，平時閥門是開啟狀態。依靠擋消結合的辦法。可阻止沖擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全。
工作原理
FA49H防爆波安全閥平時在正常使用的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波安全閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。
零部件材料

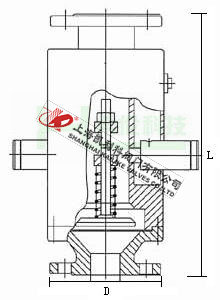

外形結構圖
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
390 |
440 |
440 |
500 |
520 |
535 |
600 |
|
D |
160 |
160 |
160 |
220 |
270 |
270 |
375 |
備注：法蘭標準：GB／T l 7241 6 GB／T 9113，試驗標準：GB／T l 3927 APl 598。
.安裝及維護
1：安裝前檢查主閥活門是否靈活，連接部件是否松動現象。
2：通經較大的產品安裝在地溝時，底部應裝承托架。
3：使用期間應經常對閥門進行檢查，打開放水孔栓塞，排除存放在消波室里的水。
4：每一至兩年應對主閥檢查保養一次。清除閥門雜質以及密封面的水垢，以利閥門正常運轉。
5：如發現主閥彈簧銹蝕嚴重時應更換。

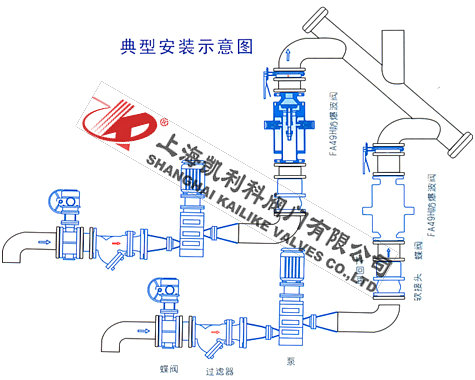

安裝示意圖
