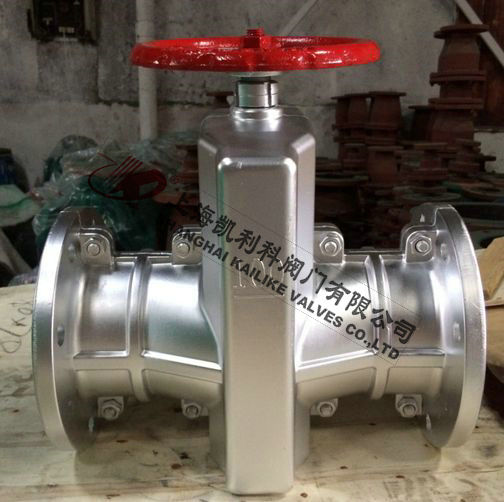

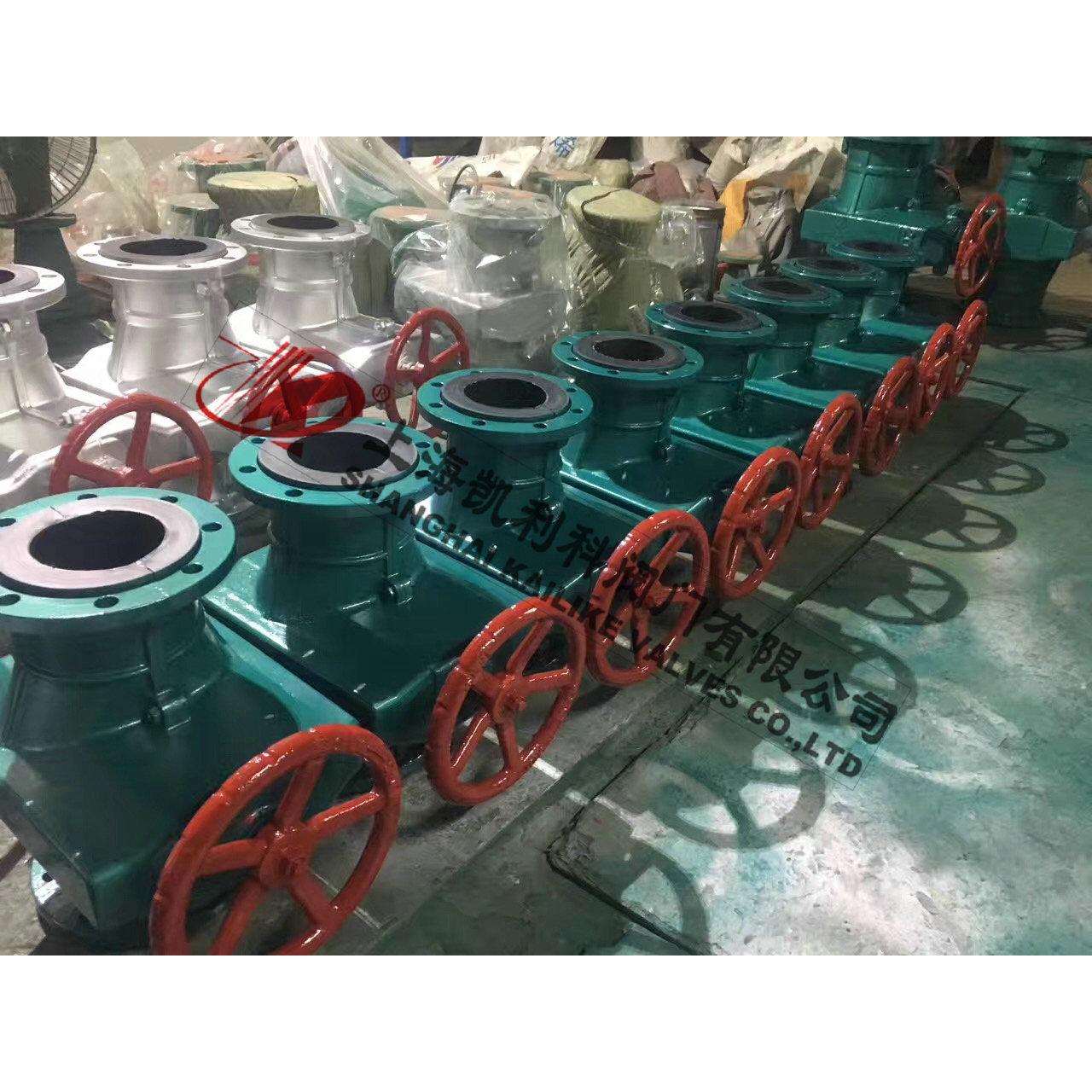

GJ41X手動管夾閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。
| 產品名稱： | 手動管夾閥 | 產品型號： | GJ41X |
| 公稱通徑： | DN25～DN300 | 結構形式： | 管夾式 |
| 工作壓力： | 1.0MPa | 連接方式： | 法蘭 |

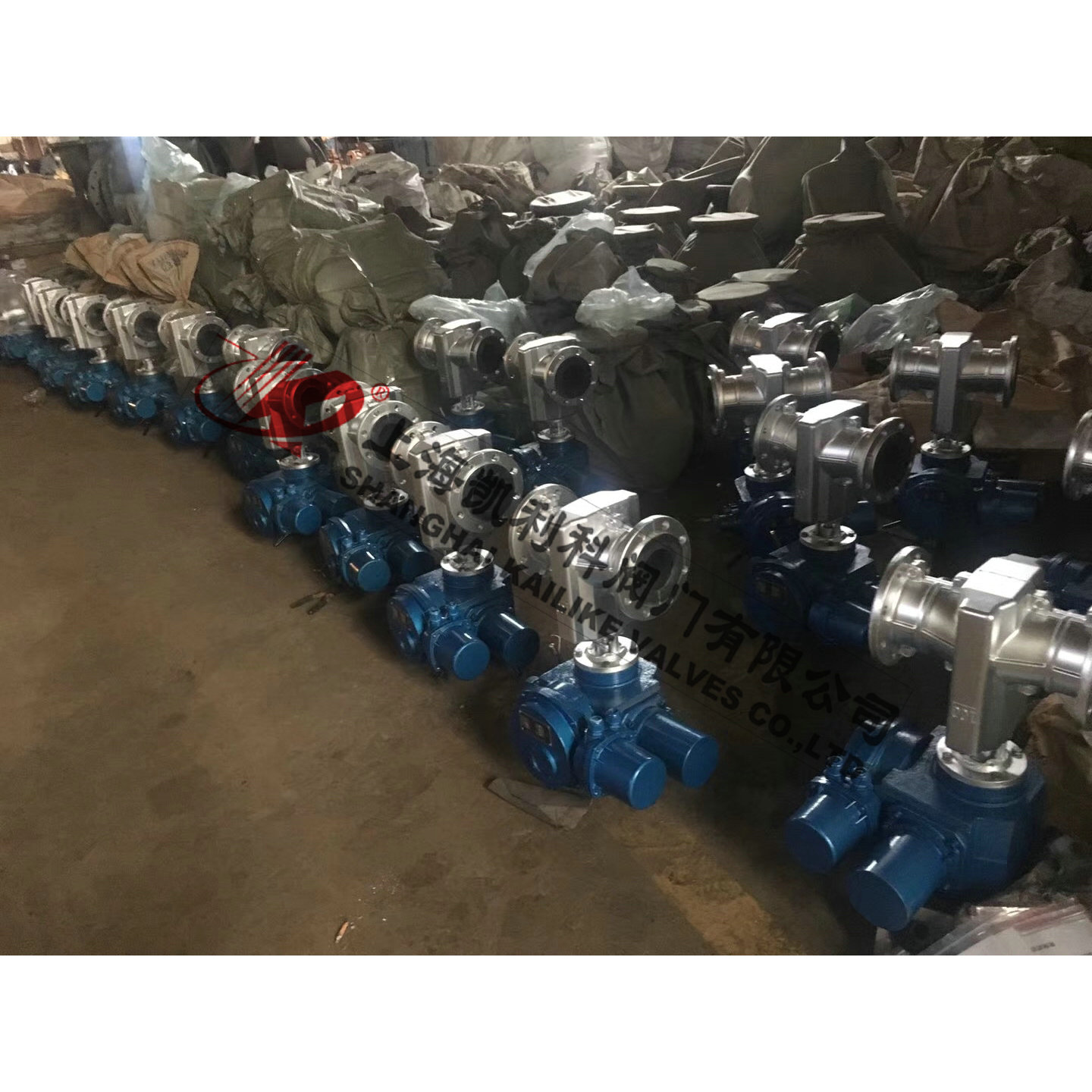

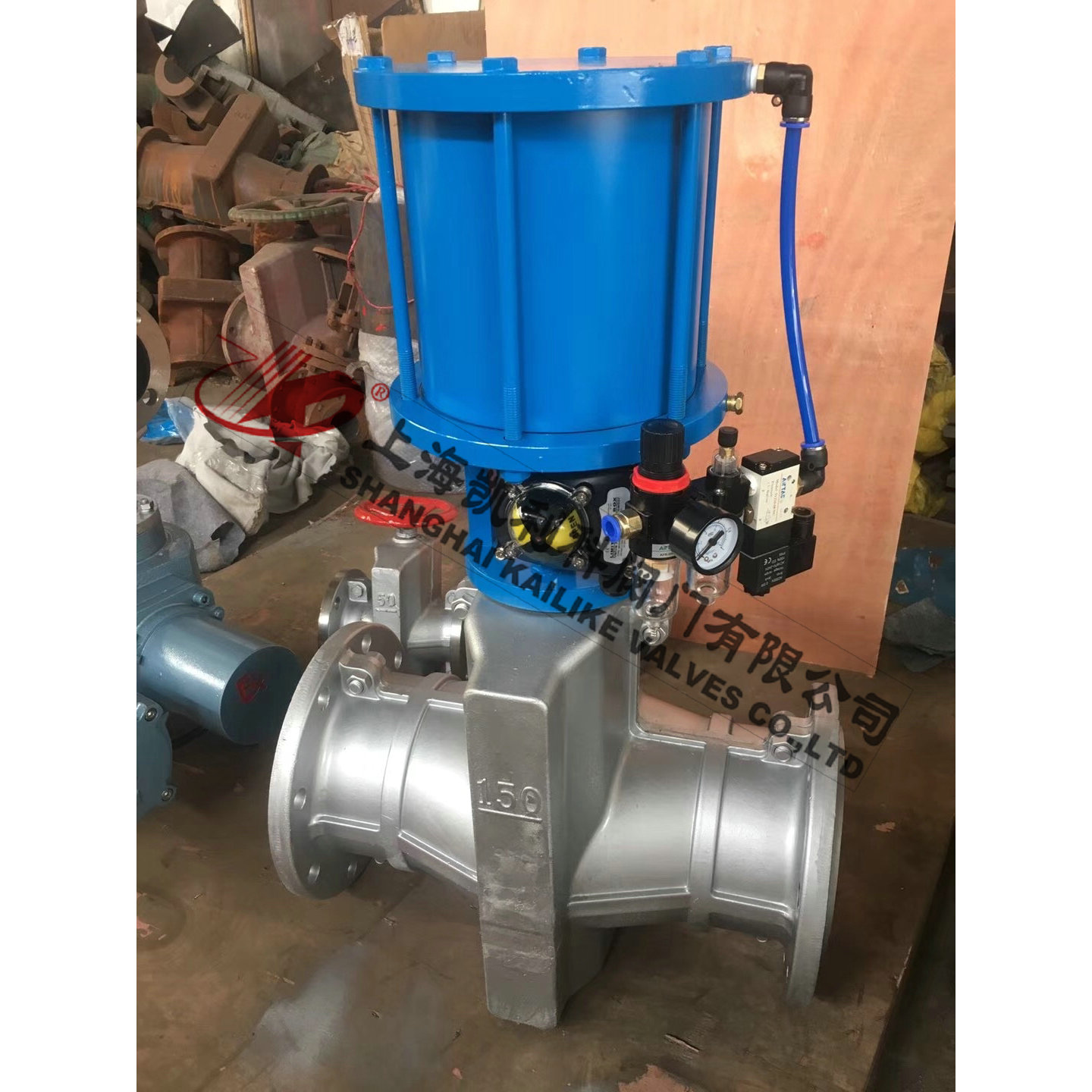

| 適用溫度： | -15ºC～+120ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鐵、鋁合金、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 礦漿、磨料、干濕型粉塵類等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 適用溫度 | 適用介質 |
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |
| 名稱 | 材料 |
| 閥體 | 鑄鐵、鋁合金、不銹鋼 |
| 套管 | 橡膠 |
| 閥桿 | 鑄銅、碳鋼、不銹鋼 |
| 壓桿 | 鑄鐵、碳鋼、不銹鋼 |
| 手輪 | 鑄鐵、碳鋼、不銹鋼 |
| 托架 | 球墨鑄鐵、不銹鋼 |
|
公稱通徑 （DN） |
公稱壓力 （MPa） |
工作壓力 （MPa） |

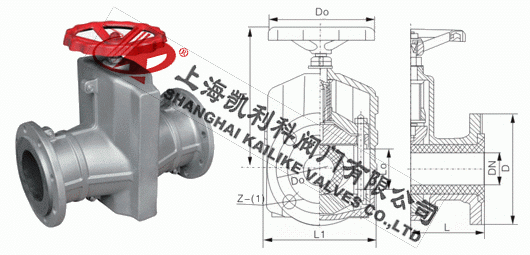

L | L1 | L0 | D | D1 | D0 | H | Z-Φ |
重量 (kg) |
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
| 32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
| 40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
| 50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
| 65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
| 80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
| 100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
| 125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
| 150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
| 250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 | ||
| 300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |
聲明：【GJ41X手動管夾閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GJ41X手動管夾閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
